楼层举升机之控制柜

查看次数:1203 更新时间:2023-12-07

控制柜是汽车举升机的重要组成部分之一,它负责控制楼层举升机的操作和运行。今天给大家讲解一下楼层举升机的控制柜。

控制柜是汽车举升机的重要组成部分之一,它负责控制楼层举升机的操作和运行。今天给大家讲解一下楼层举升机的控制柜。

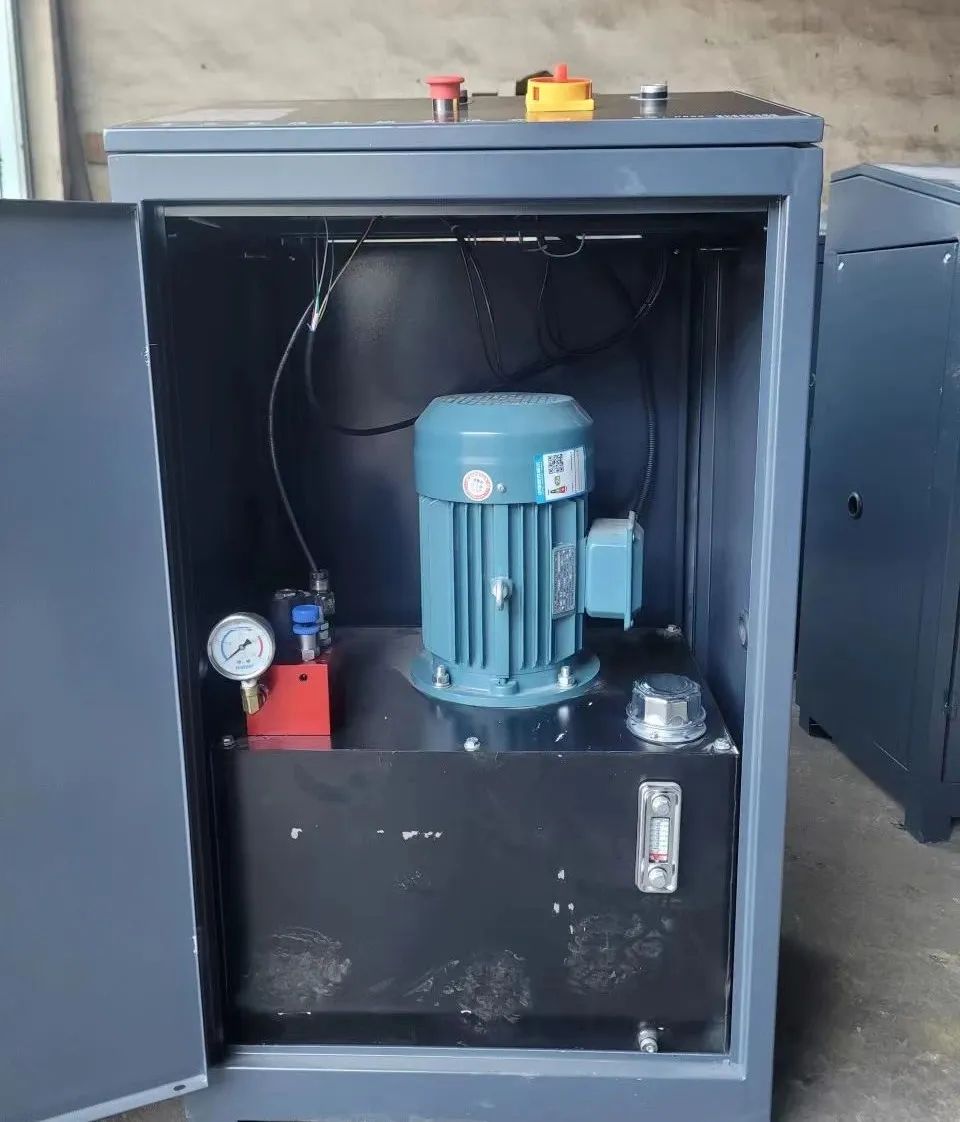

控制柜结构


控制柜结构


控制柜由金属外壳、控制面板、内部电路板、电机、油箱(油泵)、油路分配器组成。外壳坚固耐用,可以保护内部电路板免受损坏。内部电路板在系统中扮演着大脑的角色,负责连接各个组件,其中包括气动保险、油缸、小气缸、安全灯以及行程限位开关等关键部件,电路板控制这些部件共同协作。油箱内部油泵是给楼层举升机的油缸输油提供动力,控制设备上升时,油泵给油箱内部的液压油一定的压力通过油管给油缸输油,油缸进行工作。


控制柜功能


控制柜功能

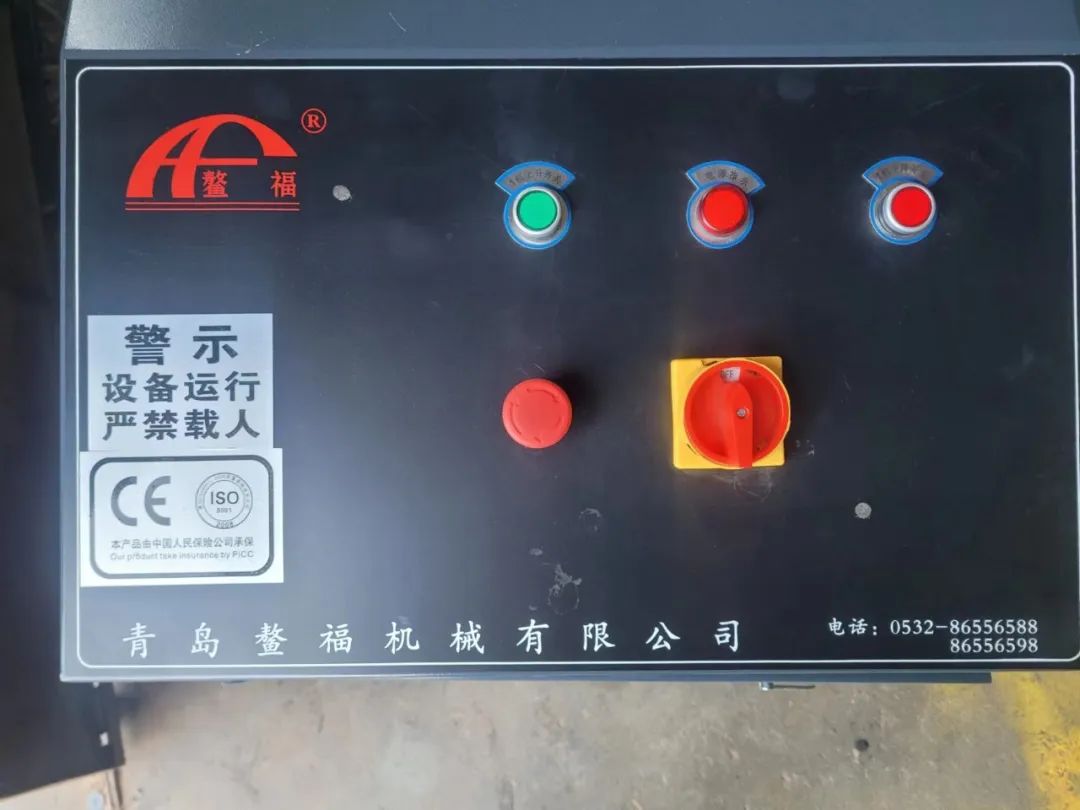

(控制面板)


控制柜的主要功能是接收操作人员的指令,并将其转化为举升机的动作。当操作人员按下上升、下降按钮时,电控柜会通过电路板信号传输至各部位,各部位有序配合,实现举升机上升下降。此外,控制柜还具有过载保护、应急保险装置,以确保操作安全。


汽车举升机

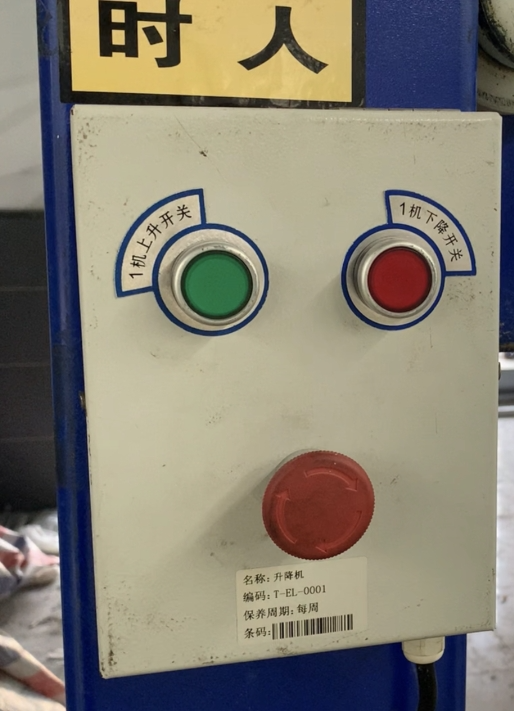

也可将控制按钮开关与机箱分开(注:需根据场地不同情况来安装)


控制柜安全性

控制柜的设计和制造应符合相关安全标准,以确保操作人员的安全。控制柜应具有过载保护功能,以防止举升机在过载时损坏。此外,控制柜还应具有应急保险装置,以便操作人员在出现问题时及时发现并采取措施。


控制柜安全性

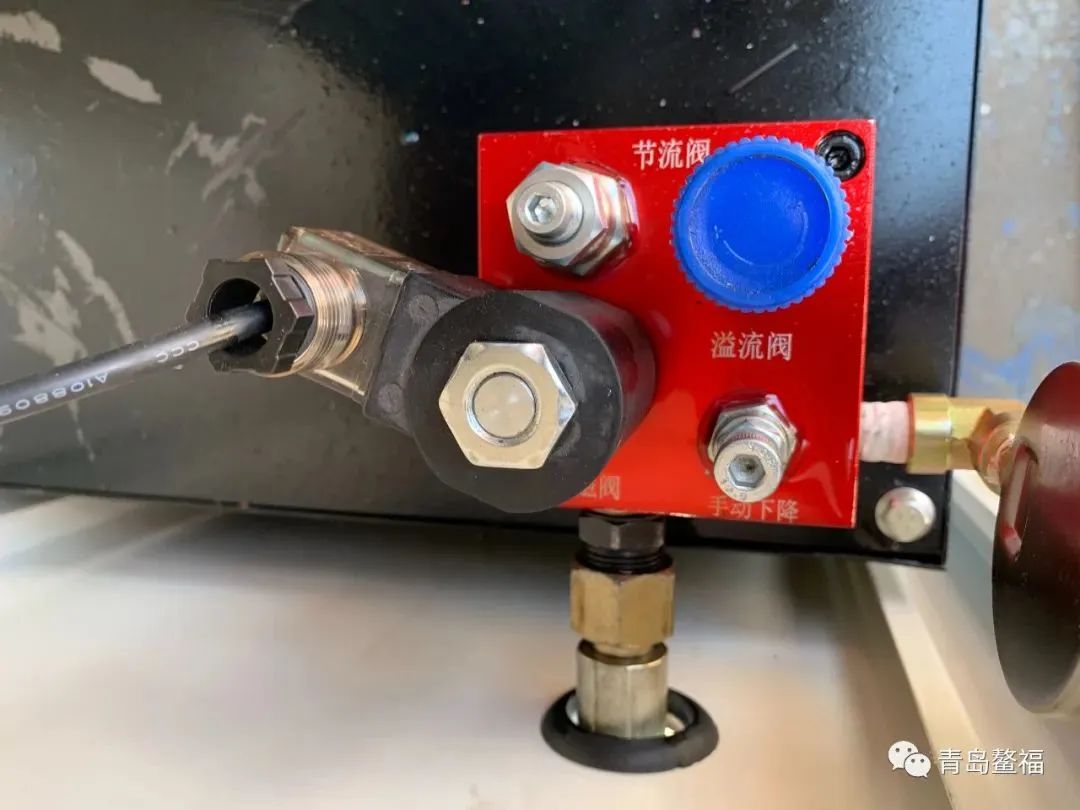

(油路分配器在油箱的上方)


应急保险装置

节流阀的作用是控制举升机上升的速度,如客户觉得举升机上升的速度过快可以向左转动节流阀螺丝调整上升的速度。溢流阀是在系统中起安全保护的作用。当油缸压力超过规定值时,安全阀顶开,将油缸中的一部分气体排入大气,使油缸压力不超过允许值,从而保证油缸不因压力过高而发生事故。手动下降旋扭的作用是手动调节设备下降。当设备在运行过程中突然断电情况下设备停止运行,为了保证设备以及人身安全,转动手动下降螺丝将托盘缓慢下降至设备最低点保证人员安全。

控制柜维护保养

控制柜需要定期进行维护保养,以确保其正常运行。

1.应定期检查控制柜的电线和连接是否良好,以确保举升机操作的安全。

2.应定期清洁控制柜内外部的灰尘和杂物,以避免对电路板造成损坏。

3.定期检查油箱是否有漏油,以防止对油缸内部缺少液压油造成损坏。


汽车举升机


总之,控制柜是汽车举升机的重要组成部分之一,它的设计和制造应符合相关安全标准,以确保操作人员的安全。同时,定期的维护保养也是保证控制柜正常运行的重要措施。
